珠 光 顏 料 色 卡
|
珠光顏料
|
|
| 珠 光 顏 料 色 卡
|
|
| 珠光顏列料系列產品 | |
| 化粧品上的應用 | 紡織印刷的應用 | 塗料的應用 |
 |
 |
 |
| 塑膠的應用 | 壁紙的應用 | 印刷油墨的應用 |
 |
 |
 |
珠光顏料是雲母薄片外覆以金屬氧化物能產生真珠光澤的顏料。外觀為透明、扁平狀的粉體，比一般顏料具有較大的直徑及光滑平面和高折射係數等特性。
珠光顏料耐酸、耐鹼、耐熱達800℃﹔本身不自燃，不助燃，不導電，耐高弧﹔對光的安定性相當好，有些產品耐紫外線，適合在戶外使用﹔不溶於水﹔對人體無害，可用在食品包裝材料 (須依各國法規規定) 。
珠光顏料依色相及粒子大小而有許多種不同的產品。粒子大小能影響真珠光澤﹔粒子愈大，真珠光澤較強，遮蔽力較弱﹔粒子愈小，顯示出柔和如絲緞的光澤，及較佳的遮蔽力。
真珠光澤是光的多重反射產生。因此珠光顏料與愈透明的材料混合，愈能產生優美的真珠光澤。珠光顏料也可以用透明的顏料或染料混合，以得到適合的色光。應避免與不透明的成分或遮蓋力強的顏料併用，如二氧化鈦、氧化鐵等顏料以免影響真珠光澤效果。彩色系列的珠光顏料可依色的混合原理產生各種獨特的真珠光澤效果。
珠光顏料加入適量的碳黑，可以得到很好的金屬光澤的效果。白色系列的珠光顏料加入0.01%的碳黑，可以得到古銀色的效果﹔金色系列的珠光顏料加入0.01%的碳黑，可以得到古銅色的效果。適當調節碳黑含量，可以得到不同的效果。
珠光顏料本身分散性很好，只需簡單混合即可分散均勻。避免長久使用高剪切力的混合機，以免破壞其粒子，影響最後的真珠光澤效果。
- 耐電弧 ( Nonarcing ) : 珠光顏料不導電， 耐弧光。一般粉狀金屬顏料在儲存及使用時，有許多安全上的限制，因此多調配成液狀金屬顏料來加工。但是珠光顏料可以直接用粉狀加工，並不需調製成液狀來使用，因此取代一般金屬粉時，這種特性特別有益。
- 耐高溫 ( High Temperature Resistant ) : 珠光顏料由於具有耐高溫達800 ℃的特性，特別適合於高溫使用的用途。
- 耐酸鹼 ( Acid/Alkali Resistant ) : 珠光顏料耐化學藥品性良好，因此適合在含酸、鹼的材質裡當著色劑使用。
雲母
光在雲母內的反射
干擾色在薄膜層結構中的顯色原理
珠光顏料 ( 雲母/ 金屬氧化物 )
金屬色及干擾色
珠光顏料適用於透明或半透明的塑膠。
真珠光澤乃光線經過規則性多重反射所產生因此透明性的塑膠 ( 如PVC, PS, 壓克力樹脂等) 可得到顯著的效果。PP, PE 等半透明塑膠則得到較柔和的效果。
應用例 1. 聚苯乙烯塑膠 ( PS ) ( 配方採用重量百分比 )
2) 射出成型
|
|
|
|
|
- 珠光顏料與透明色料混合時，可得到最好的效果避免使用 二氧化鈦、 鉻黃鉬橘、氧化鐵等顏料以免，降低真珠光澤。 - 粒子較小的珠光粒 (2m/m 以下) ，可得到比較好的分散效果 如果添加少量的碳黑，可得到金屬色及古銅色的效果。
|
- 乾式混合也可應用在許多塑膠射出成型加工。 - 仿大理石紋成型加工 將含有珠光顏料的真珠塑膠粒與其他塑膠粒或已染色的塑膠粒 簡單混合後，用柱塞式射出成型機加工後，即可得到仿大理石 紋的真珠製品 |
|
應用例 2. 軟質PVC 塑膠
|
配方例 ( 重量百分比 ) |
|||
| * | PVC 粉末 | 67 部 |
|
| * | 可塑劑 (DBP:DOP=1:1) | 33 部 |
|
| * | 安定劑 | 1 部 |
|
| * | 珠光顏料 | 1 部 |
|
|
* |
透明著色劑 |
0.001-0.01部 |
|
|
- 珠光顏料在PVC 應用時，要選擇透明性配方的材料。 |
|
- 上述配方，僅供參考， 可視加工條件而變更。 |
|
標準添加率 |
|
|
除了特殊情況外，珠光顏料在各種塑膠的添加率為0.5-1.5%。一般塑膠布或是較厚的成品，添加量較少﹔但對較薄的製品，添加量必須增加，才能強化真珠光澤效果﹔添加量如果過量時，反而會減少珠光效果。 |
|
| 塑膠種類 |
標準添加率 |
| 聚氯乙烯塑膠 PVC | 0.5 - 2.0 |
| 聚苯乙烯塑膠 PS | 0.5 - 1.5 |
| 聚丙烯塑膠 PP | 0.5 - 1.5 |
| 壓克力塑膠 ACRYLIC | 0.5 - 1.5 |
| 聚酯塑膠 PET | 0.5 - 1.5 |
| 聚乙烯塑膠 PET | 0.5 - 1.5 |
| 苯乙烯、丙烯 共聚體塑膠 AS | 0.5 - 1.5 |
| 苯乙烯、丙烯 、丁二烯共聚體塑膠 ABS | 0.5 - 1.5 |
| 尼龍塑膠 POLYAMIDE | 0.5 - 1.5 |
| 聚碳酸酯塑膠 POLYCARBONATE | 0.5 - 1.5 |
| 賽璐璐塑膠 CELLULOID | 1.0 - 4.0 |
| 纖維素塑膠 CELLULOSE ACETATE | 0.5 - 2.0 |
| 乳酪素塑膠 CASEIN | 0.5 - 2.0 |
|
用途 |
|
化妝品容器、食品容器、拖鞋、涼鞋、日用雜貨品、壁材、地板、鈕釦、電器用品、零件裝飾品、玩具及其他塑膠成品。 |
珠光顏料和一般顏料一樣，廣泛使用在各種印刷油墨，可使紙紙板、壁紙、塑膠、紡織品增添優雅的真珠光澤。
應用例
|
- 預先使用少量的溶劑或油墨先將珠光顏料潤濕，可得良好的分散效果。 |
|
標準添加量 |
|||
|
珠光顏料在印刷油墨的添加量依印刷物和印刷方法決定。 |
|||
| 印刷方法 | 添加量(%) |
|
|
| 網版油墨 | 5-20 |
|
|
| 凹版油墨 | 10-20 |
|
|
| 橡皮凸版油墨 | 10-20 |
|
|
| 平版油墨 | 30 |
|
|
|
印刷 |
|
珠光顏料的粒子大於傳統油墨顏料因此為確保印刷品質，須調整某些印刷條件。在轉印及凹版滾輪的條數應修正為75-100條，以配合比較大粒子的使用﹔因此也使油墨薄膜變厚，於是要調整乾燥溫度，並且須注意紙張的平滑性、溶劑的揮發性及展色劑的特性。 當印刷體表面再經呀光或壓紋後，珠光顏料的真珠光澤的效果會提高。由深色紙張印刷再經壓紋後可產生特別吸引人的禮品包裝紙。 未經漂白的天然牛皮紙經印刷再呀光後，能產生如金屬般的光澤。 |
|
用途 |
|
包裝容器、包裝紙、書皮、封面、月曆、名片、卡片、壁紙、紙箱、塑膠布、塑膠膜、紡織品..............等製品。 |
珠光顏料物性安定，分散性良好，幾乎所有的塗料皆能適用。
和一般塗料生產一樣，只要添加適量的珠光顏料在各種塗料的透明基材中，即可得到真珠塗料。
珠光顏料系列，有各種規格，各具有獨特的真珠光澤及金屬效果，可視被塗物欲達到的效果而做適當的選擇。
珠光顏料具有不導電的特性，最適合靜電塗裝的加工
珠光顏料耐鹼性良好，適用於水性塗料。耐硫化性佳，遇到硫化物，不會有色變現象。
應用例
|
- 預先準備少量的溶劑或潤濕劑先將珠光顏料潤濕後再加以混合，可得良好的分散效果。 - 塗料中其他成份或透明性顏料事先碾磨分散後， 再添加珠光顏料，經簡單攪拌即可調配均勻。 |
|
標準添加量 |
|||
|
珠光顏料的添加量依被塗物的種類、形狀及塗裝方法而定。其主要用途及標準添加量建議如下： |
|||
| 用途 | 添加量(%) |
|
|
| 汽車用塗料 | 5-10 |
|
|
| 建材用塗料 | 5-10 |
|
|
| 粉體塗料 | 2-7 | ||
| 耐熱塗料 | 1-3 | ||
| 塑膠用途料 | 5-10 |
|
|
|
珠光顏料之塗裝 |
|
用珠光顏料調配的真珠塗料，最適合用在汽車、機車、自行車等產品的高級塗料 真珠塗料可以採用噴槍塗裝、靜電塗裝、浸漬塗裝等高級塗裝。 |
|
用途 |
|
汽車、自行車、建材、家具、裝飾品、家庭用品、玩具、文具、化妝品容器、電器用品及其他產品。 |
一般顏料的色彩係得自對特定波長的光，作選擇性的吸收(或反射)， 而珠光顏料的光彩卻來自於光的干擾作用。
若物體全部反射所照明的白色光，即顯現白色 ﹔若部分被反射，部分吸收，即為灰色﹔幾乎全被吸收時，即呈現黑色。如果物體呈現紅色，是因為入射的白色光中，只反射紅色光波長，其餘的色光全被吸收。一般顏料加入塑膠、塗料、油墨的展色劑中，光經顏料的吸收、漫射、穿透等綜合作用，顯示出物體的顏色、光澤或透明性等不同效果。
經由光的干擾作用而產生的真珠光澤效果我們可從油浮於水的例子而明瞭。這種彩虹般色彩的發生是由於同時反射自薄膜頂端的氣/油界面與底端的油/水介面的可見光，對特定波長的干擾與加強所產生。
珠光顏料的真珠光澤係由沉積於雲母片上且經嚴格控制膜厚的二氧化鈦層而來。當光照到珠光顏料的薄片時會有許多路徑。有些光穿過空氣或珠光顏料附近低折射係數的介面(如塗膜的樹脂)，當光碰到二氧化鈦層表面即被反射，這因為二氧化鈦具高折射係數及樹脂與二氧化鈦界面折射係數不同所造成。部分的光則穿越二氧化鈦層，而在二氧化鈦層與雲母的界面處再度反射。如此經由多次的反射、折射，才能產生真珠光澤。
最後所造成的色彩取決於在二種不同界面所反射出來的光彼此是加強或干擾的結果。二氧化鈦膜厚的改變會造成色光的變化。透明薄膜的光學厚度(幾何厚度與折射係數的乘績)是光干擾作用發生的先決條件。 由於干擾色隨光及所觀察的角度而變化，所以虹彩就呈現出來。
珠光顏料的光學性質與一般顏料不同，其具規則性的多重反射、折射作用，因此珠光顏料粒子表面形成平行排列時，更能顯示優美的效果。
珠光顏料的特殊效果 ( 金屬效果 )
珠光顏料是具有真珠光澤的特殊色料，亦能表現鋁粉、銅粉、合金粉等金屬顏料所具有的金屬光澤。與金屬顏料相比，珠光顏料具有下列優點：
● 不導電，是絕緣物，在高壓、高週波加工時，不會因帶電而引起火花的危險。
● 耐酸、耐鹼性良好，不會變色。
● 不溶於水，但可分散於水中，適合水性系列產品的加工。
● 耐高溫達800℃，不自燃，不助燃。
珠光顏料和塑膠、塗料、印刷油墨的透明物質混合時，顏料粒子與表面呈平行性排列，因光線的多重反射、折射就可產生優美的真珠光澤。珠光顏料與碳黑或透明性的色料相混合，就能得到類似金、銀、銅、鋁等金屬光澤。而彩紅色系列的珠光顏料若與碳黑、或透明性的色料混合，則會產生非常獨特的金屬光澤。
碳黑一般添加比例為0.001%到0.05%之間，一般建議如下：
●古銀色：珠光顏料9100系列與碳黑混合即可。
●古金色：1. 珠光顏料9300系列與碳黑併用即可。
2. 珠光顏料9100系列，9300系列相混合，可顯示各式各樣的金色光澤。
●古銅色：珠光顏料9502與碳黑混合即可。
|
1. |
珠光顏料與透明的染料或顏料併用，可以得到獨特優美的色彩效果，但如果和不透明的顏料併用，會降低真珠光澤。 |
|
2. |
高剪切力的攪拌混合或是長時間的攪拌混合，珠光顏料的粒子會被破壞，這是真珠光澤降低的原因。 |
|
3. |
油墨或塗料在低粘度時，珠光顏料粒子會沉澱，使用時請再攪拌即可。 |
|
4. |
由於互補色的現象，請勿將珠光顏料之彩虹色系列產品混合使用。 |

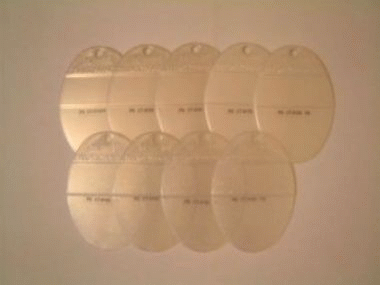

1. 銀白系列
| 型號 : | 顏色 : | 粒徑 : |
備註 : |
 |
|
| CT-9100W | 珍珠銀白 | 10-60 µm | 銳鈦型 | ||
| CT-9101 | 珍珠閃銀 | 30-70 µm | 銳鈦型 | ||
| CT-9103 | 金紅石純銀 | 10-60 µm | 金紅石型 | ||
| CT-9110 | 銀色細緞 | < 15 µm | 銳鈦型 | ||
| CT-9111 | 金紅石細緞 | < 15 µm | 金紅石型 | ||
| CT-9120 | 光澤緞 | 5-25 µm | 銳鈦型 | ||
| CT-9121 | 金紅石光澤緞 | 5-25 µm | 金紅石型 | ||
| CT-9122 | 絲綢緞 | 5-30 µm | 金紅石型 | ||
| CT-9123 | 金紅石光輝緞 | 5-25 µm | 金紅石型 | ||
| CT-9151 | 光澤珍珠 | 10-100 µm | 銳鈦型 | ||
| CT-9153 | 閃光珍珠 | 20-120 µm | 銳鈦型 | ||
| CT-9163 | 閃爍珍珠 | 50-200 µm | 銳鈦型 | ||
| CT-9173 | 絲綢珍珠 | 10-40 µm | 銳鈦型 | ||
| CT-9183 | 閃亮珍珠 | 50-500 µm | 銳鈦型 | ||
| CT-9193 | 閃耀珍珠 | 70-700 µm | 銳鈦型 |

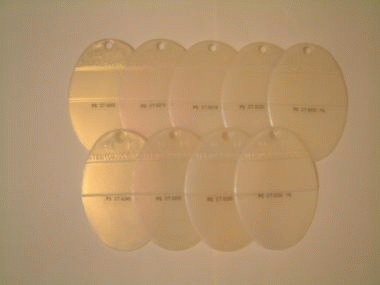

2. 虹彩系列
| 型號 : | 顏色 : | 粒徑 : |
備註 : |
 |
|
| CT-9201 | 緞金 | 5-25 µm | 金紅石型 | ||
| CT-9205 | 珍珠金色 | 10-60 µm | 金紅石型 | ||
| CT-9211 | 緞紅 | 5-25 µm | 金紅石型 | ||
| CT-9215 | 珍珠紅 | 10-60 µm | 金紅石型 | ||
| CT-9217 | 珍珠紫銅 | 10-60 µm | 金紅石型 | ||
| CT-9219 | 珍珠紫 | 10-60 µm | 金紅石型 | ||
| CT-9221 | 緞藍 | 5-25 µm | 金紅石型 | ||
| CT-9223 | 緞紫 | 5-25 µm | 金紅石型 | ||
| CT-9224 | 紫羅藍 | 10-60 µm | 金紅石型 | ||
| CT-9225 | 珍珠藍 | 10-60 µm | 金紅石型 | ||
| CT-9231 | 緞綠 | 5-25 µm | 金紅石型 | ||
| CT-9235 | 珍珠綠 | 10-60 µm | 金紅石型 | ||
| CT-9249 | 閃光金色 | 10-100 µm | 金紅石型 | ||
| CT-9259 | 閃光紅色 | 10-100 µm | 金紅石型 | ||
| CT-9289 | 閃光藍色 | 10-100 µm | 金紅石型 | ||
| CT-9299 | 閃光綠色 | 10-100 µm | 金紅石型 |

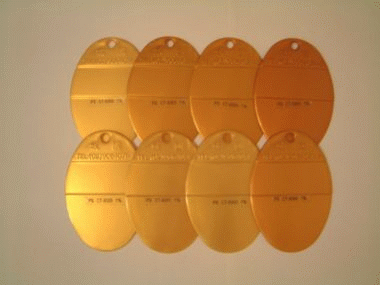

3. 金色系列
| 型號 : | 顏色 : | 粒徑 : |
 |
|
| CT-9300 | 珍珠金黃 | 10-60 µm | ||
| CT-9302 | 緞金色 | 5-25 µm | ||
| CT-9303 | 皇室金色 | 10-60 µm | ||
| CT-9304 | 瑪雅金色 | 10-60 µm | ||
| CT-9305 | 阿茲特克金色 | 10-60 µm | ||
| CT-9306 | 奧林匹克金色 | 10-60 µm | ||
| CT-9307 | 深金 | 10-60 µm | ||
| CT-9320 | 金色 | 10-60 µm | ||
| CT-9323 | 皇室緞金色 | 5-25 µm | ||
| CT-9351 | 陽光金色 | 10-100 µm | ||
| CT-9353 | 閃光金色 | 10-100 µm | ||
| CT-9355 | 閃爍金色 | 20-100 µm |

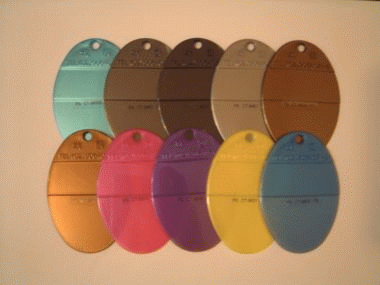

4. 著色及彩色系列
| 型號 : | 顏色 : | 粒徑 : |
|
|
| CT-9400B | 光澤藍 | 10-60 µm | ||
| CT-9401 | 光澤黑 | 10-60 µm | ||
| CT-9402 | 銀黑 | 10-60 µm | ||
| CT-9403 | 桃紅 | 10-60 µm | ||
| CT-9404 | 淡紫 | 10-60 µm | ||
| CT-9405 | 淺藍 | 10-60 µm | ||
| CT-9406 | 嫩綠 | 10-60 µm | ||
| CT-9407 | 銀灰 | 5-25 µm | ||
| CT-9408 | 新綠 | 10-60 µm | ||
| CT-9410 | 銅棕色 | 10-60 µm | ||
| CT-9411 | 深棕色 | 10-60 µm | ||
| CT-9415 | 幻彩紅 | 10-60 µm | ||
| CT-9418 | 玫瑰紅 | 10-60 µm | ||
| CT-9419 | 幻彩紫 | 10-60 µm | ||
| CT-9421 | 金黃 | 10-60 µm | ||
| CT-9424 | 紫羅藍 | 10-60 µm | ||
| CT-9425 | 幻彩藍 | 10-60 µm | ||
| CT-9430 | 閃光深銅 | 20-100 µm | ||
| CT-9435 | 果綠 | 10-60 µm |

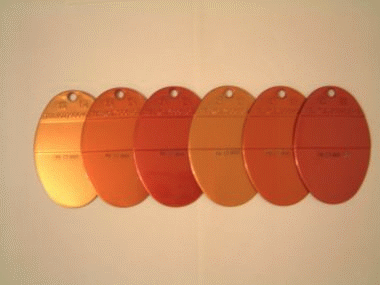

5. 雲母鐵系列
| 型號 : | 顏色 : | 粒徑 : |
 |
|
| CT-9500 | 青銅 | 10-60 µm | ||
| CT-9502 | 棕紅 | 10-60 µm | ||
| CT-9504 | 葡萄酒紅 | 10-60 µm | ||
| CT-9505 | 紫紅 | 10-60 µm | ||
| CT-9509 | 褐綠色 | 10-60 µm | ||
| CT-9510 | 銅黑 | 10-60 µm | ||
| CT-9520 | 青銅緞 | 5-25 µm | ||
| CT-9522 | 紅棕緞 | 5-25 µm | ||
| CT-9524 | 葡萄酒紅緞 | 5-25 µm | ||
| CT-9525 | 紫紅緞 | 5-25 µm | ||
| CT-9530 | 閃光青銅 | 10-100 µm | ||
| CT-9532 | 閃光紅棕 | 10-100 µm | ||
| CT-9534 | 閃光紅 | 10-100 µm | ||
| CT-9535 | 閃光紫紅 | 10-100 µm |
